[라즈베리파이] ACT LED가 5번 깜빡이면서 부팅 불량시 조치사항

얼마 전에 ACT LED가 4번 깜빡이면서 부팅 불량 문제점의 원인과 대책에 대해서 다뤄봤습니다. 이번에는 ACT LED가 5번 깜빡이면서 부팅이 되지 않을 때의 문제점에 대해서 다뤄볼까 합니다. 옛날 PC의 경우 부팅 불량이 발생할 경우 BIOS에서 PC 스피커로 비프음을 발생시켜 어떤 부품에 문제가 있는지에 대해서 알려주곤 했습니다. 예를 들어, PC에서 비프음이 3번 울리는 부팅 불량은 RAM을 제대로 인식하지 못했다는 의미입니다.



라즈베리파이 4에는 부저가 실장 되어있지 않은 대신에 ACT LED가 있어서 이 LED를 통해서 어떤 문제가 있는지 살펴볼 수 있습니다. 물론 HDMI를 이용해서 부팅 시에 나오는 메시지를 살펴볼 수도 있으나, 모니터 없이 Headless 환경으로 사용하고 있다면 별도의 장치 연결 필요 없이 ACT LED만 보고도 문제의 원인을 진단할 수 있겠지요.



[문제의 증상]



문제의 증상은 부팅이 안되면서 ACT LED가 빠르게 5번씩 점등된다는 것입니다. 위의 짧은 동영상을 보시면 녹색 ACT LED가 빠르게 5번 점등되고, 약 2초가 지난 후에 다시 또 ACT LED가 빠르게 5번 점등되는 상황이 계속 반복되는 것을 보실 수 있습니다.





[문제의 원인]

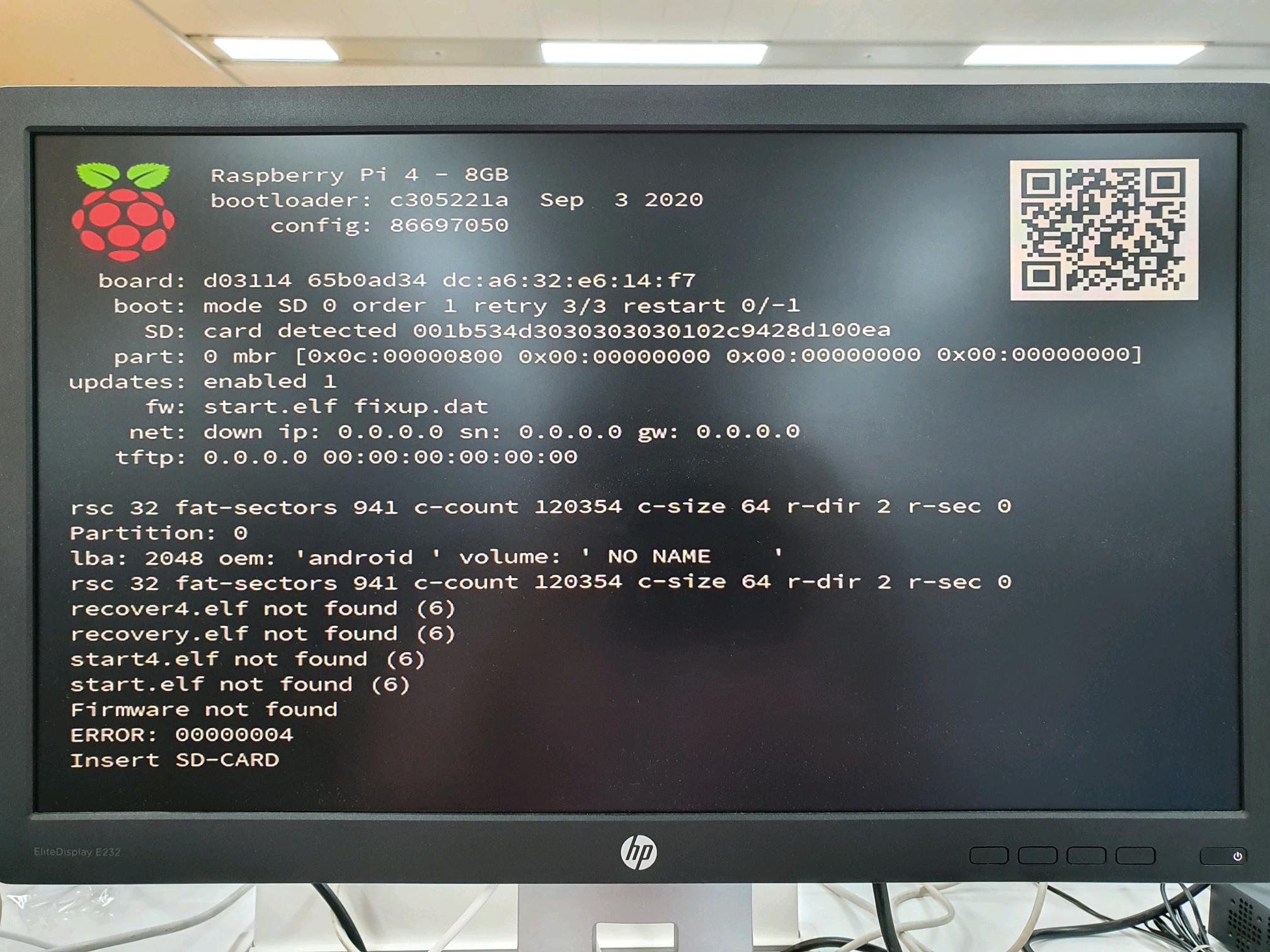

ACT LED가 빠르게 5번 깜빡이는 문제의 원인은 SD카드에서 부팅 가능한 이미지를 찾지 못했기 때문입니다. 저는 분명히 Pi Imager를 통해서 Ubuntu Server Linux를 SD카드에 정상적인 방법으로 Writing 해봤지만 실패하였고, Rufus를 이용해서도 Writing 해봤지만 역시 실패했습니다. 알고 보니 SD카드가 고장 났는지 Reading은 잘 되는데 Writing은 전혀 안되더라고요. SD카드의 내용을 모두 지운 후에 다시 장착해보면 파일의 내용이 그대로 존재하는 이상한 현상이 반복되더군요.



[문제 해결 방법]

문제의 원인은 SD카드에서 부팅 가능한 이미지를 찾지 못하였다는 것이고, 근본적인 원인은 상황에 따라서 다를 수 있겠습니다. 하지만 저의 경우는 SD카드 자체의 불량이라서 새 SD카드를 장만해서 다시 부팅 가능한 이미지를 작성했더니 부팅 불량 문제가 깔끔하게 해결되었습니다. 혹시라도 ACT LED가 다섯 번 깜빡이는 상태로 부팅 불량이 발생한다면 SD카드에 부팅 가능한 이미지가 존재하는지 한 번 체크해보시기 바랍니다.



만약, 부팅 가능한 이미지가 없으면 frankler.tistory.com/19?category=834009를 참고하셔서 SD카드에 부팅 가능한 이미지를 만드시기 바랍니다. 그럼에도 불구하고, 여전히 문제가 발생한다면 SD카드의 불량은 아닌지 살펴보는 것도 좋겠습니다.



감사합니다.
