오늘은 DDR3의 파트 번호를 읽는 방법에 대해서 기록해두고자 합니다. 파트 번호를 통해서 램의 용량과 속도 등의 정보를 확인할 수 있습니다.
여기저기 굴러다니는 노트 PC에 리눅스를 설치했습니다. 여기저기에 굴러다니는 RAM도 있어서 꼭 필요한 건 아니지만 RAM 용량을 좀 늘려볼까 싶어서 노트 PC 뒷면을 열어봤습니다.

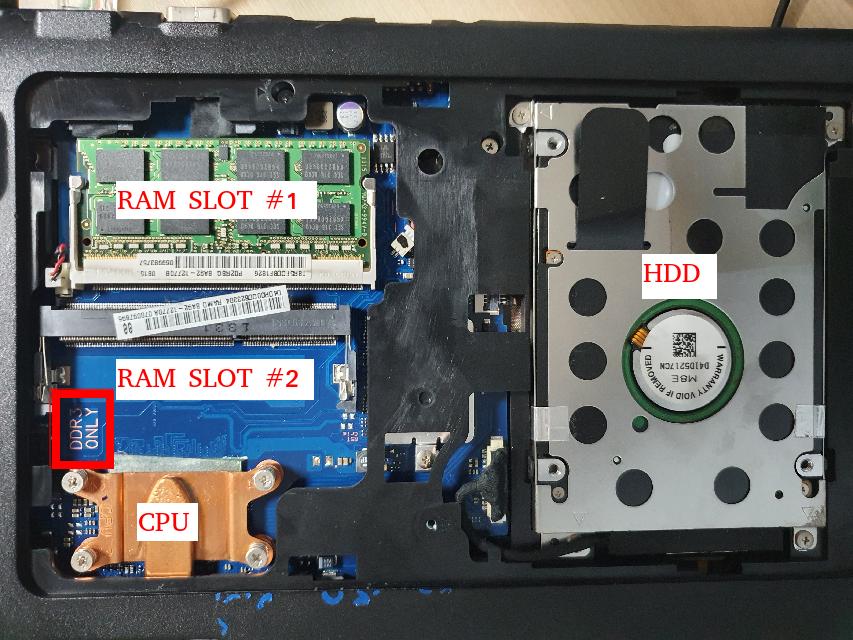

노트 PC 내부를 열어보면 CPU, HDD, RAM 등의 부품이 장착되어 있는데, 손쉽게 교체할 수 있도록 되어 있습니다.

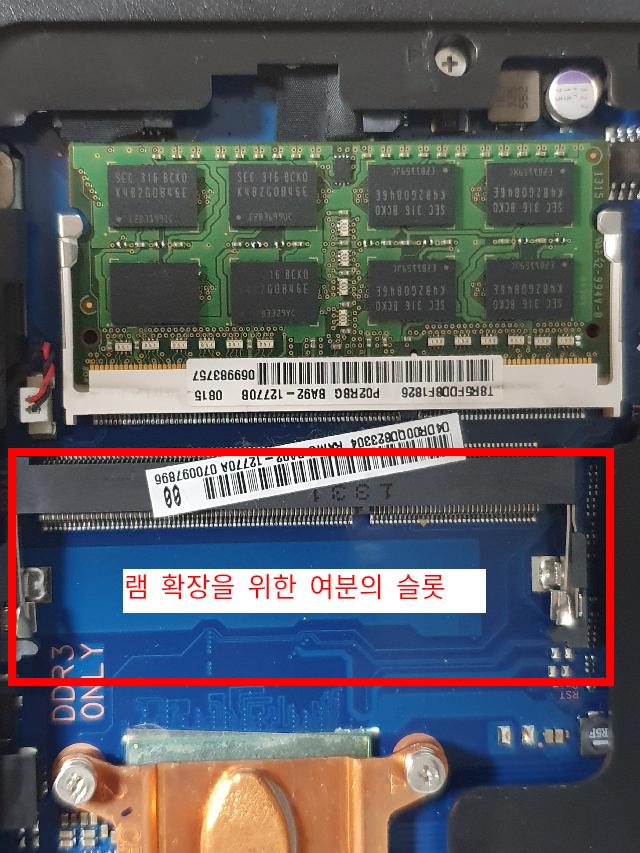

특히 RAM 슬롯의 경우 메모리를 확장할 수 있도록 여분의 슬롯이 있네요. 물론 추가 RAM 슬롯이 없는 경우도 있습니다. 램 슬롯 기판에는 'DDR3 ONLY'라고 적혀 있어서 DDR3 램만 장착할 수 있도록 가이드되어 있는데요. DDR3 방식의 RAM 중에서도 속도가 다를 수 있으므로 파트 넘버를 잘 살펴봐야 합니다.
기존에 장착된 RAM의 파트 넘버가 어디에 적혀 있는지 바로 안 보이더군요.
램 슬롯에서 제거하고 뒷면을 살펴봤더니 "M471B5273EB0-CK0"이라는 파트 번호가 적혀 있네요.
M471B5273EB0-CK0
| 번호 | 의미 | 비고 |
| M | Memory Module | |
| 4 | Module Configuration | SODIMM (노트PC용) |
| 71 | Data Bit | x64 204pin Unbuffered SODIMM |
| B | DRAM component type | DDR3 SDRAM |
| 52 | Depth | 512M (for 512Mb / 2Gb) |
| 7 | # of bank in comp. | 8 Bank |
| 3 | Bit Organization | x8 |
| E | Component Resivion | E-die |
| B | Package | FBGA (Lead-Free & Halogen-Free, Flip Chip) |
| 0 | PCB rev | None |
| - | ||
| C | Temp & Power | Commercial Temp (0°C ~ 85°C), Normal Power |
| K0 | Speed | DDR3-1600 (800MHz@CL=11, tRCD=11, tRP=11) |
파트 번호 "M471B5273EB0-CK0"의 의미를 풀어서 쓰면 위의 표와 같습니다. 여기서 가장 중요한 것은 6번째 자리부터 8번째 자리까지의 램 용량 정보이고, 15번째 자리부터 16번째 자리까지의 동작 속도입니다.
그럼 굴러다니는 또 다른 램으로 확장 가능한지에 대해서 확인해보겠습니다.
M471B2873FHS-CF8
| 번호 | 의미 | 비고 |
| M | Memory Module | |
| 4 | Module Configuration | SODIMM (노트PC용) |
| 71 | Data Bit | x64 204pin Unbuffered SODIMM |
| B | DRAM component type | DDR3 SDRAM |
| 28 | Depth | 128M |
| 7 | # of bank in comp. | 8 Bank |
| 3 | Bit Organization | x8 |
| F | Component Resivion | F-die |
| H | Package | FBGA (Lead-Free & Halogen-Free, Flip Chip) |
| S | PCB rev | |
| - | ||
| C | Temp & Power | Commercial Temp (0°C ~ 85°C), Normal Power |
| F8 | Speed | DDR3-1066 (533MHz@CL=7, tRCD=7, tRP=7) |
기존 장착된 램의 경우 800 MHz로 동작하는 반면, 굴러다니는 다른 램은 533 MHz로 동작합니다.
그럼, CPU와 호환되는 램 속도가 무엇인지 확인해보겠습니다.

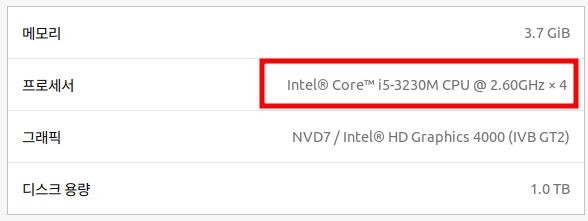

제 CPU는 Intel Core i5-3230M입니다. 장착 가능한 램의 속도가 얼마인지 확인해보겠습니다.

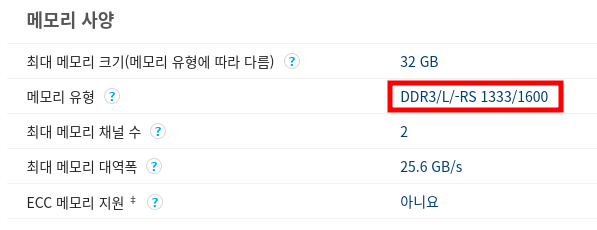

인텔 홈페이지에 들어가서 확인한 결과 DDR3 1333/1600 램을 사용하도록 되어 있네요.
결론적으로 DDR3 RAM의 속도 정보가 H9이거나 K0인 램만 사용이 가능하다는 것을 알 수 있습니다. 가급적이면 기존에 장착된 램과 동일한 속도로 동작하는 램을 추가로 장착하는 게 좋겠지요?

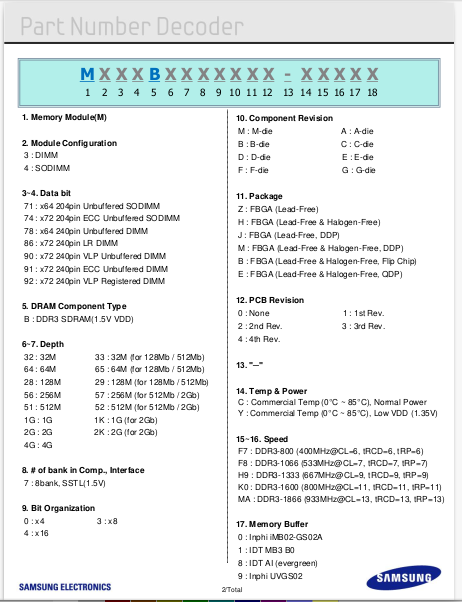

파트 넘버 정보 (출처 : 삼성전자 홈페이지)
https://www.samsung.com/semiconductor/global.semi/file/resource/2017/11/ddr3_sdram_module-0.pdf
이상입니다.
